Campo de visión sincronizado
Ambos canales observan la misma escena al cambiar la distancia focal.
SISTEMA ÓPTICO INTEGRADO DESTACADO
Objetivo zoom divisor de haz de una lente y doble sensor
Un objetivo zoom motorizado y un prisma divisor alimentan al mismo tiempo un sensor visible y otro de infrarrojo de onda corta. Ambos canales mantienen la misma escena durante todo el recorrido del zoom.
- MODELO
- SK40/20X/F2-400
- RANGO FOCAL
- 20-400 mm
- ZOOM
- 20x
- ESPECTRO
- 400-1700 nm

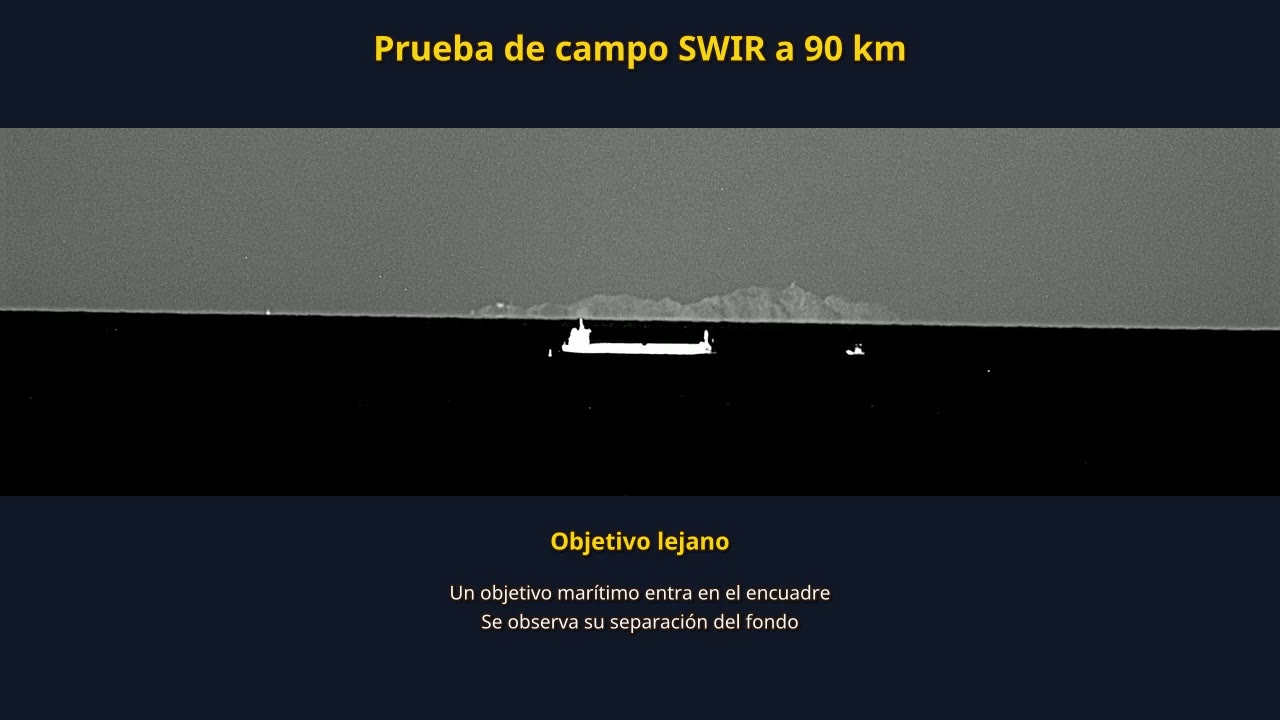

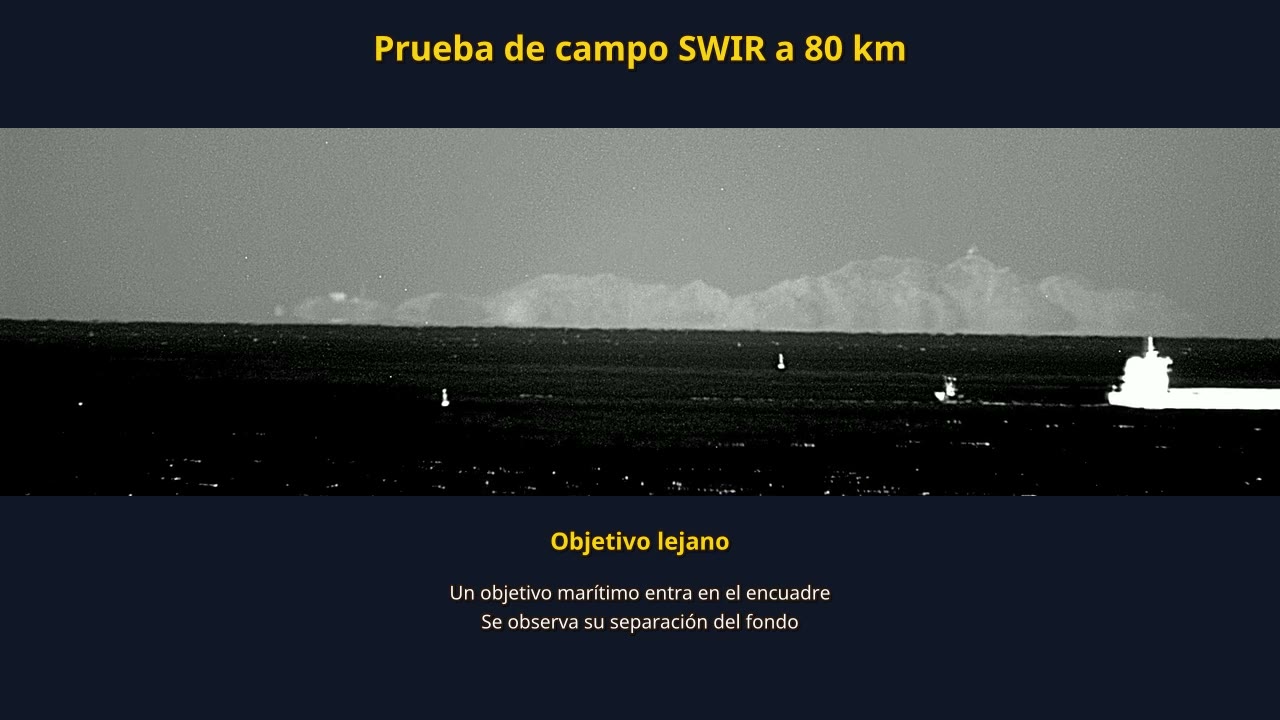

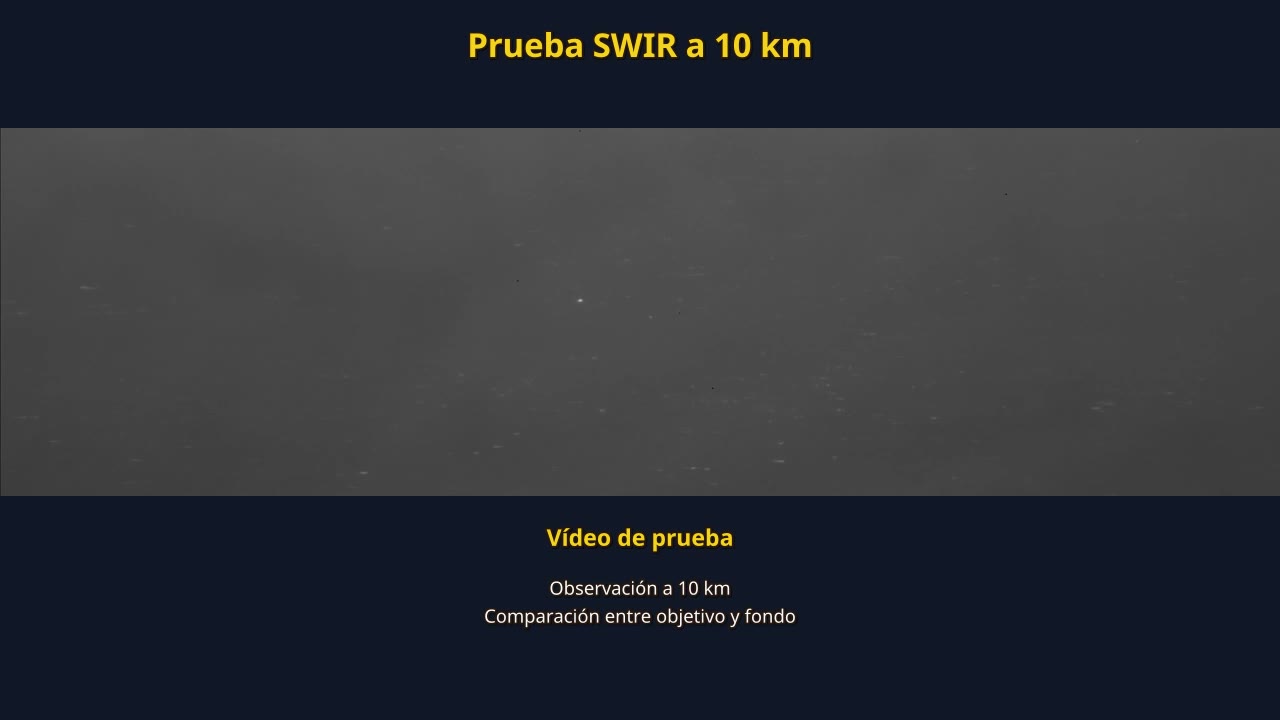

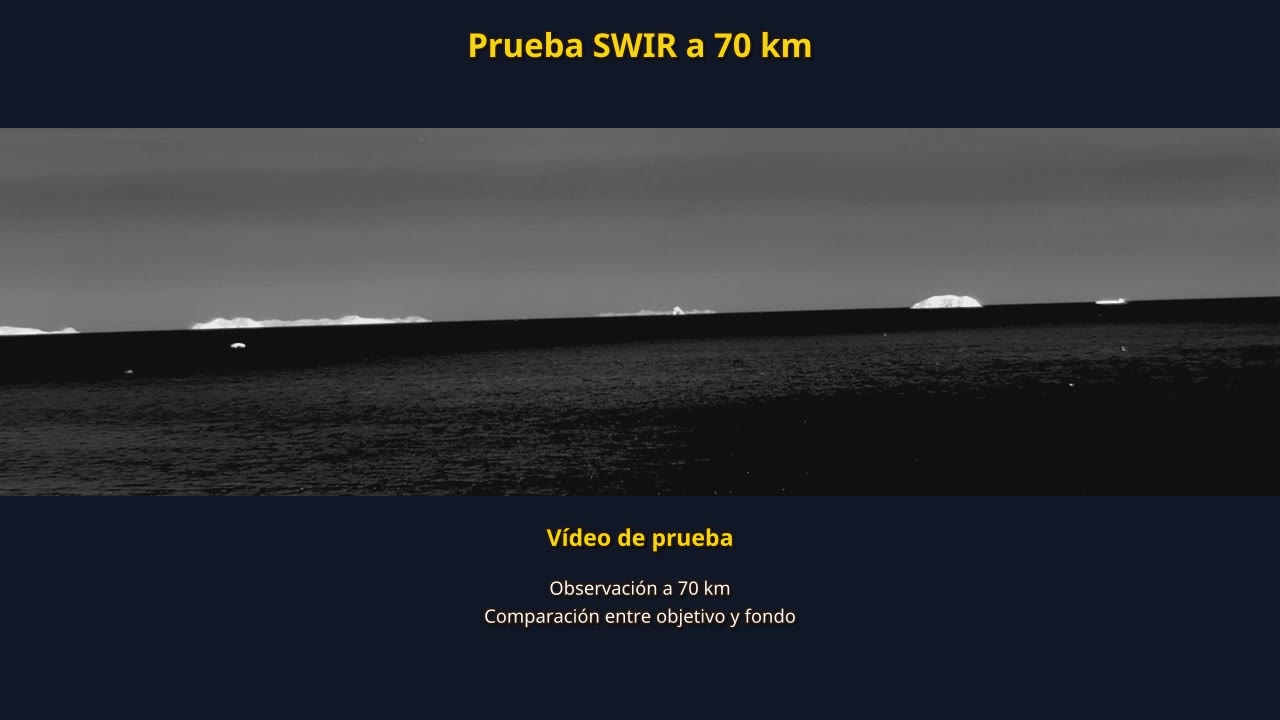

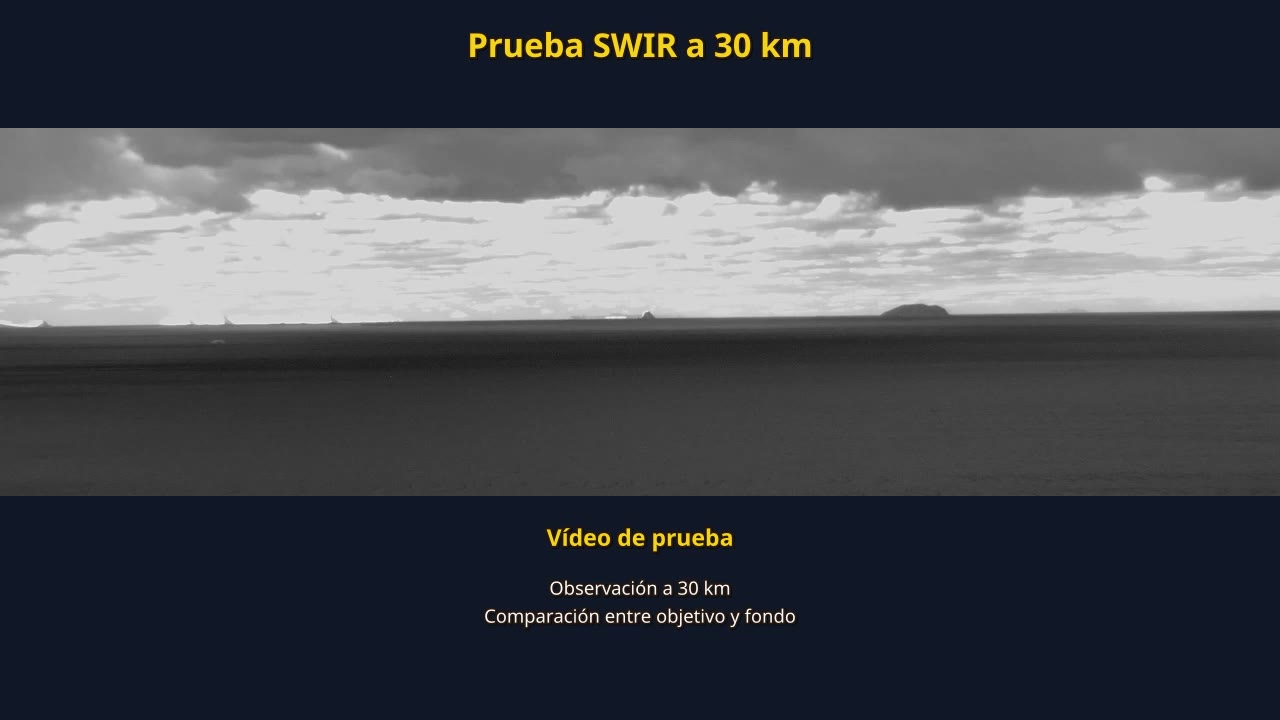

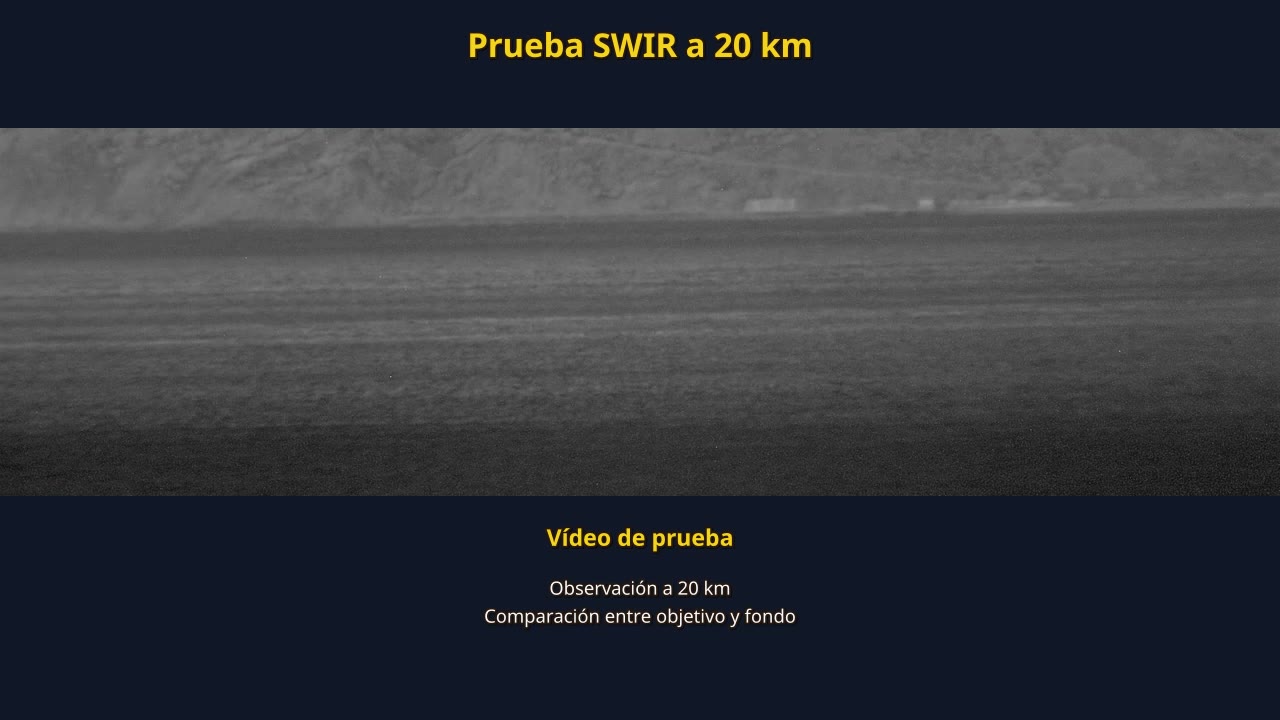

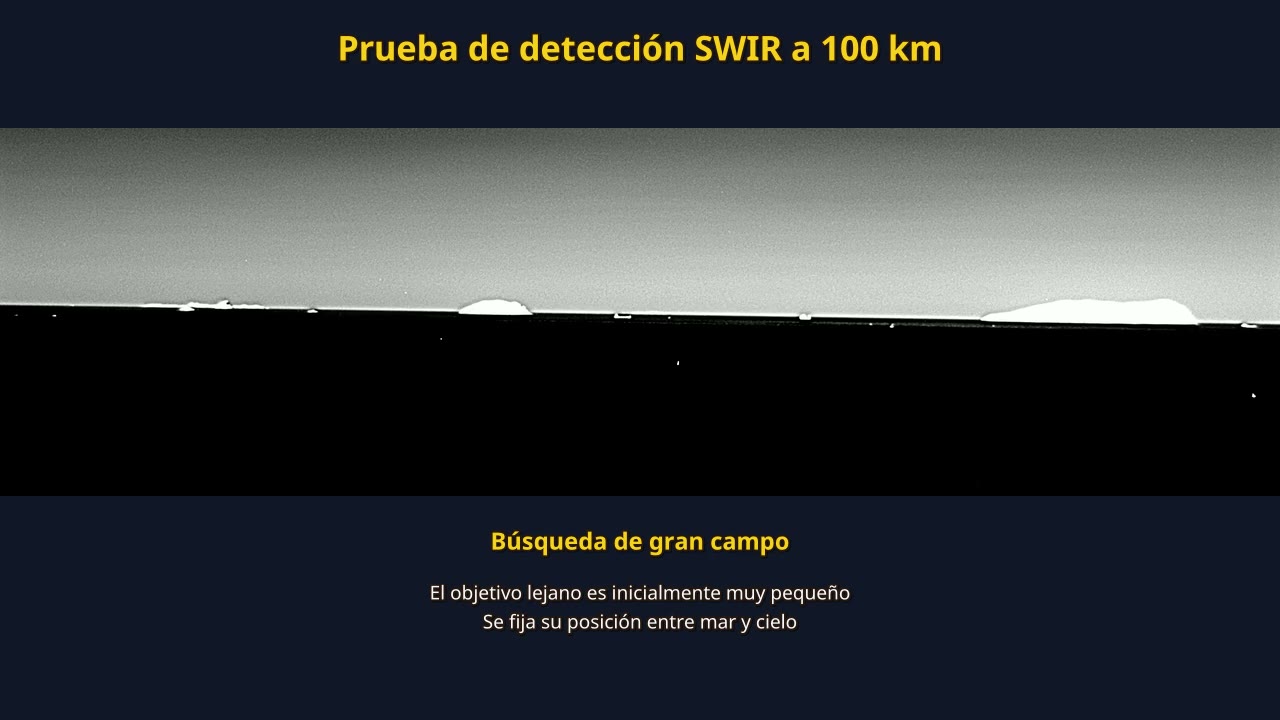

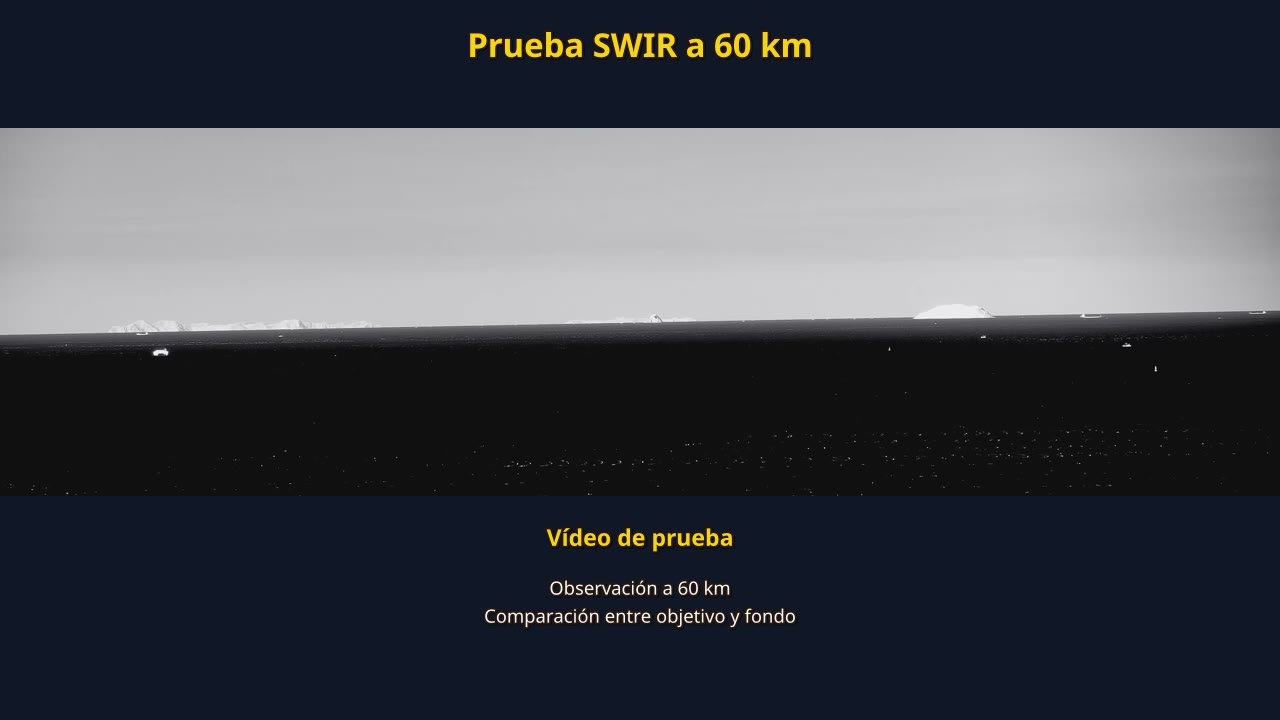

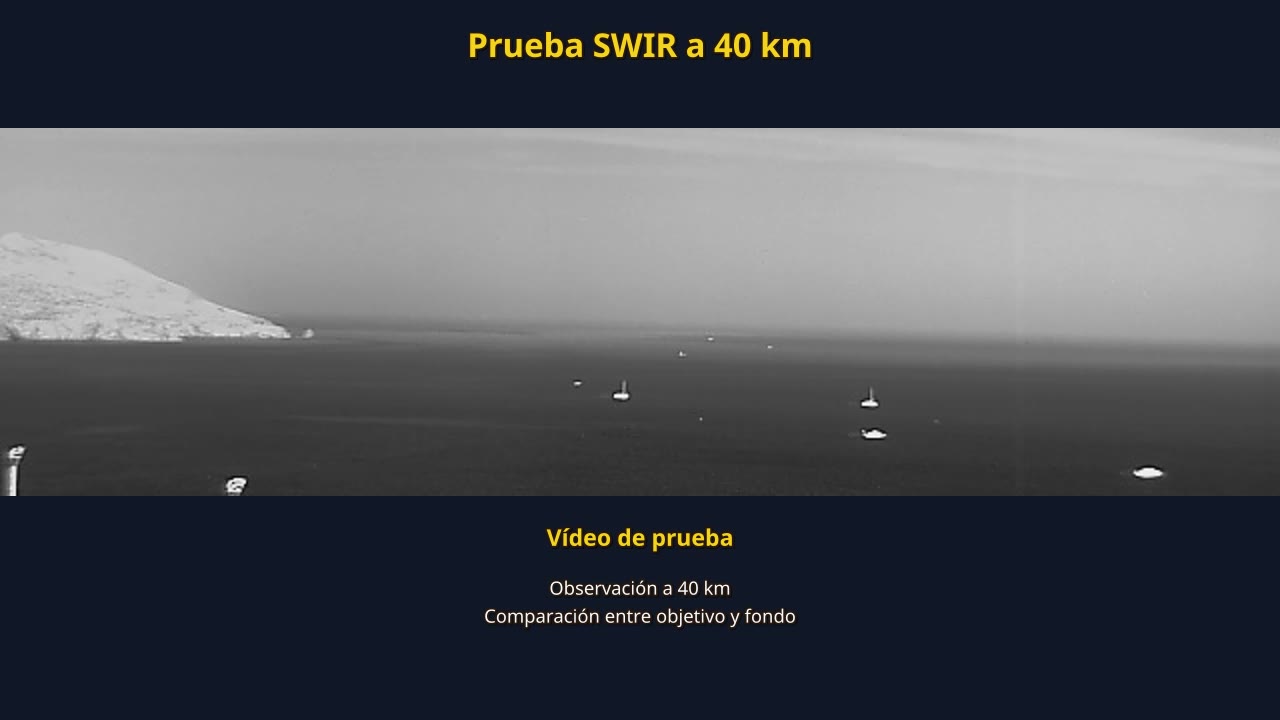

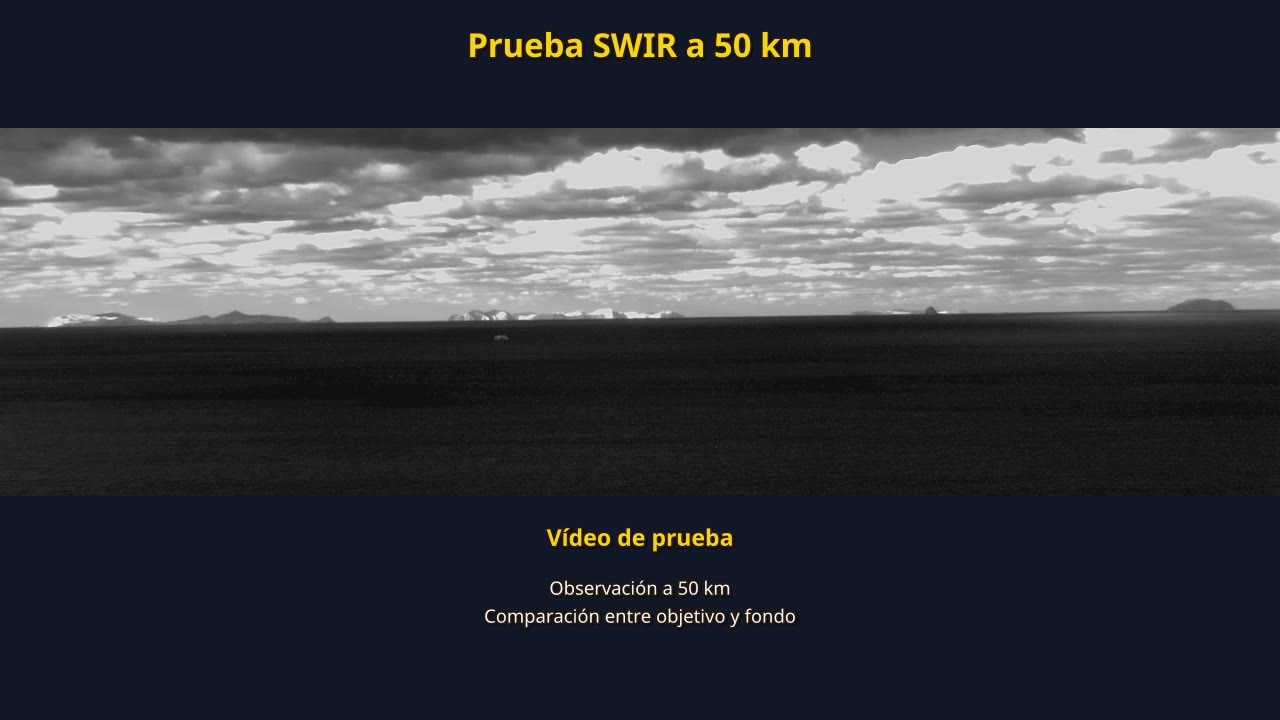

Vídeos del producto
Seleccione un vídeo para verlo aquí.

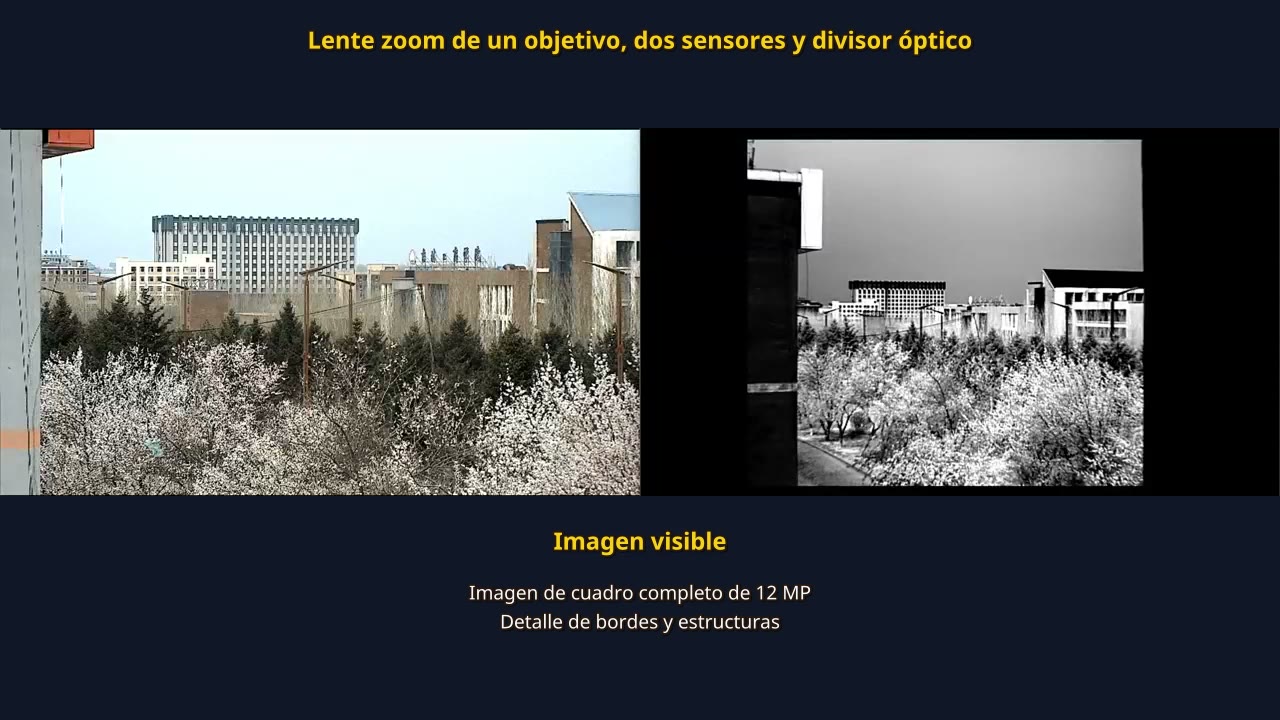

Imagen de doble sensor con una sola lente
- Modelo de objetivo
- SK40/20X/F2-400
- Canal
- Visible + SWIR
Vídeo no disponible. Inténtelo de nuevo más tarde.
01 / ARQUITECTURA ÓPTICA
Una trayectoria óptica. Dos canales sincronizados.
Un grupo zoom corregido para banda ancha forma la trayectoria óptica frontal común. Después, el divisor de haz dirige la imagen a sensores visible y SWIR dedicados, reduciendo la duplicación óptica sin perder la detección específica de cada canal.
Objetivo zoom 20-400 mm->Prisma divisor de haz->
Sensor visibleSensor SWIR
02 / VALOR DEL SISTEMA
Diseñado para una integración compacta de doble banda
Corrección de banda ancha
La corrección óptica cubre 400-1700 nm en las bandas visible y SWIR.
Control motorizado
Zoom motorizado, posiciones preestablecidas, autoenfoque y enfoque constante.
Interfaz lista para el sistema
Control RS-422, realimentación magnética de posición y funcionamiento a 12 V.
03 / IMAGEN SINCRONIZADA
Imagen visible y SWIR mediante el mismo sistema zoom
Las imágenes comparativas propias muestran ambos canales en focal corta, media y larga. Los textos se presentan fuera de la imagen original.
04 / EVIDENCIA DE CAMPO
Ejemplo de observación de campo a 108 km
El registro de campo existente documenta una observación desde Penglai hacia Laotieshan, Dalian, a unos 108 km y con una visibilidad declarada de 20 km.
El alcance depende de la atmósfera, la visibilidad, el objetivo, el sensor y la integración completa del sistema. Este ejemplo no garantiza el mismo alcance en todas las instalaciones.
05 / DATOS
Especificaciones técnicas
| Característica | Canal visible | Canal SWIR |
|---|---|---|
| Rango focal | 20-400 mm | 20-400 mm |
| Relación de zoom | 20x | 20x |
| Círculo de imagen | phi 13.3 mm | phi 13.3 mm |
| Apertura relativa | F5.7-F10.7 | F5.7-F10.7 |
| Respuesta espectral | 400-1100 nm | 1100-1700 nm |
| Paso de píxel | >= 2.45 um | >= 3.45 um |
| Resolución máxima | up to 12 MP | up to 5 MP |
| Tiempo de zoom | <= 5 s | <= 5 s |
| Tiempo de autoenfoque | <= 3 s | <= 3 s |
| Ajuste de foco posterior | +/- 0.5 mm | +/- 0.5 mm |
Sistema común
- Alimentación
- DC 12 V, < 10 W
- Interfaz de control
- RS-422 full duplex
- Dimensiones
- 266 x 88 x 100 mm
- Peso
- < 2500 g
- Temperatura de trabajo
- -40 C to +60 C
- Resistencia a impactos
- GJB150.18A-2009
- Vibración
- GJB150.16A-2009
06 / INTEGRACIÓN
Envolvente de integración mecánica
El conjunto completo se especifica en 266 x 88 x 100 mm y menos de 2,5 kg. El plano se muestra como referencia de integración técnica.
07 / CONTACTO
Comente su requisito de imagen de doble banda
Indique el formato del sensor, la interfaz de control y el entorno de trabajo para confirmar la configuración óptica y mecánica.
