660毫米

70毫米口径系列60倍变焦660毫米电视变焦镜头

军用高变倍长焦距:60660毫米变焦镜头

            号:SK70/60X-660

     围:f11mm – 660mm

     寸:φ9.35mm

分辨 率:800万像素

独特聚焦模式: 精准跟焦CDFS

      寸:  295.5mm× 110mm× 115mm

主要特点优势

军用 · 科研 · 轻量化 · 紧凑型   · 4K清晰度 · 2K清晰度 · 宽光谱 · 无色差 · 多光谱· 抗冲击 · 精准跟焦CDFS · 高同轴 · 标准化 · 系列化 · 数据化  ·支持定制· 全国产 · 成熟可靠



一、产品型号

SK70/60X-660



二、主要光学参数

焦距范围:f11mm – 660mm



变焦比:60倍



像面尺寸:φ9.35mm(适配1/1.8″传感器)



相对孔径:F4.9(广角端)– F9.9(长焦端)



光谱响应:400nm – 1100nm(可见光-近红外谱段)



三、成像性能指标

像元清晰度:≥2.35μm



最大分辨率:800万像素(基于1/1.8″靶面)



光轴稳定性:≥3个像素(按4μm像元计算)



四、控制系统

变焦模式:电动变焦/预置位变焦



聚焦模式:电动聚焦/自动聚焦/精准跟焦(CDFS)



后焦调节功能:±0.5毫米精密调整



数值反馈模式:磁编码数值反馈

反馈精度:±5%

电源:DC12V,<10W

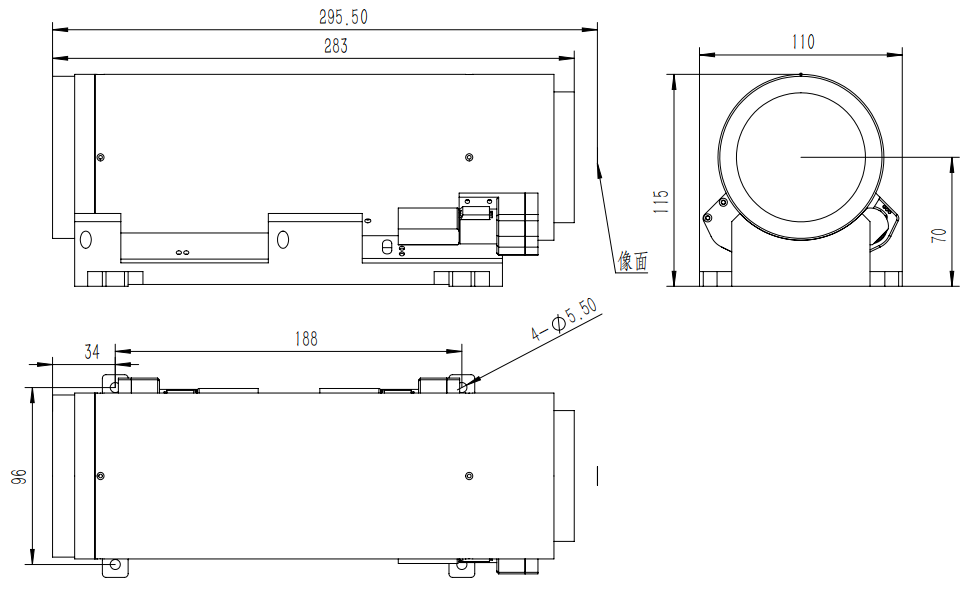

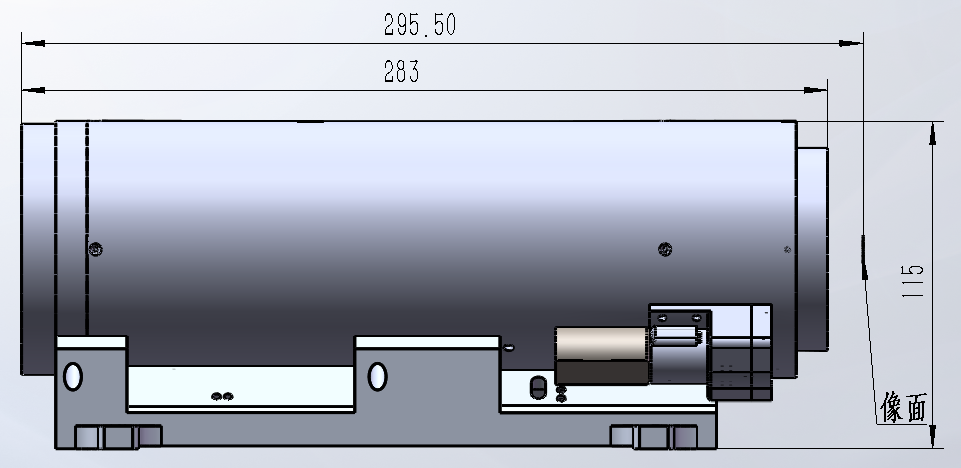

五、结构设计

机械接口:标准C接口(支持定制接口)



外形尺寸: 长295.5mm× 宽 110mm× 高 115mm

整机重量:> 2.95kg(含驱动机构)



六、环境适应性

抗冲击标准:GJB150.18A – 2009标准

抗振动标准:GJB150.16A-2009 标准

工作温度:-45°C – +60°C



七、扩展功能

滤光片系统:2/3/4片滤光片切换(电动驱动)



数据通信接口:采用RS422协议控制

技术支持:董有    电话/微信13331697285    E-mail:312282332@qq.com

数据发布时间:2025年4月1日
