420毫米

主要特点优势

军用 · 科研 · 轻量化 · 紧凑型 · 4K清晰度 · 2K清晰度 · 宽光谱 · 无色差 · 多光谱· 抗冲击 · 精准跟焦CDFS · 高同轴 · 标准化 · 系列化 · 数据化  ·支持定制· 全国产 · 成熟可靠

一、产品型号

SK50/30-420NIR

二、主要光学参数

焦距范围：f14mm – 420mm

变焦比：30倍

像面尺寸：φ12.5mm（适配1/1.3″传感器）

相对孔径：F5（广角端）– F9（长焦端）

光谱透过峰值：700nm-1100nm

三、成像性能指标

像元清晰度：≥2.1μm

最大分辨率：800万像素（基于1/1.3″靶面）

光轴稳定性：≥3个像素（按4μm像元计算）

四、控制系统

变焦模式：电动变焦/预置位变焦

聚焦模式：电动聚焦/自动聚焦/精准跟焦（CDFS）

后焦调节功能：±4毫米精密调整

数值反馈模式：磁编码数值反馈

反馈精度：±5％

电源：DC12V,＜10W

五、结构设计

机械接口：标准C接口（支持定制接口）

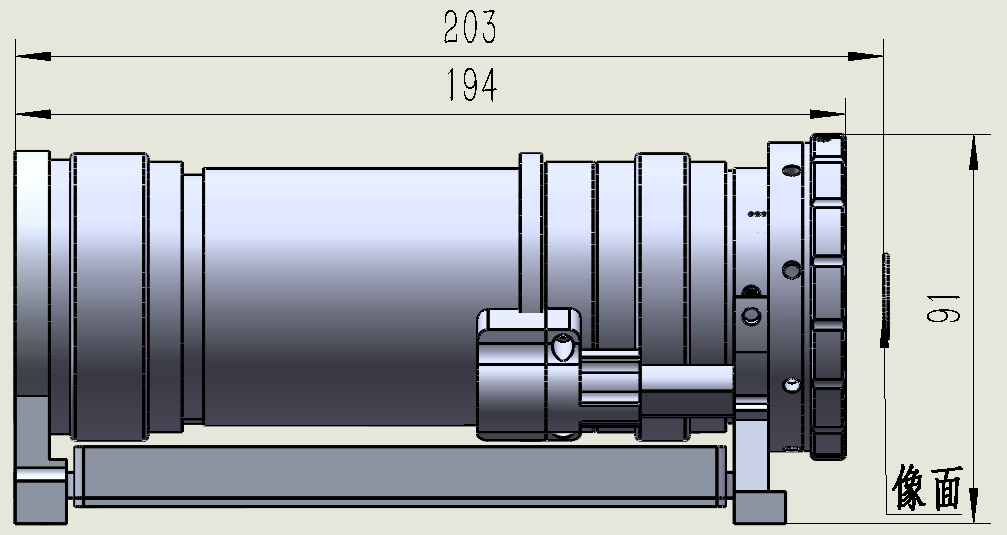

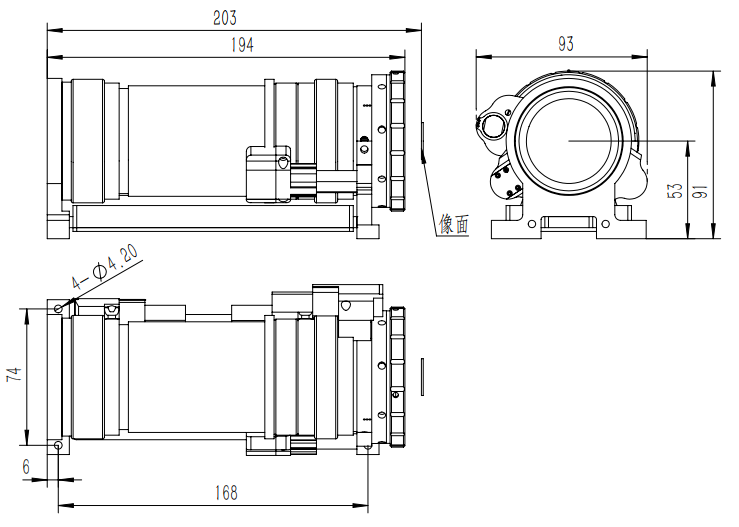

外形尺寸： 长186mm× 宽 85mm× 高 85mm

整机重量：> 1.25kg（含驱动机构）

六、环境适应性

抗冲击标准：GJB150.18A – 2009标准

抗振动标准：GJB150.16A-2009 标准

工作温度：-45°C – +60°C

七、扩展功能

滤光片系统：2/3/4片滤光片切换（电动驱动）

数据通信接口：采用RS422协议控制

技术支持：电话13331697285     电子邮箱312282332@qq.com     联系人：董有

数据发布时间：2025年4月1日
