《长春众有光学科技》 短波红外： 40毫米口径系列20倍变焦300毫米电视变焦镜头技术规格书

一、产品型号

SK40/20-300 SWIR

二、主要光学参数

焦距范围：f15mm – 300mm

变焦比：20倍

像面尺寸：φ10.1mm（适配1/1.6″传感器）

相对孔径：F4.3（广角端）– F8.1（长焦端）

光谱透过范围：400nm-1700nm

三、成像性能指标

像元清晰度：≥5μm

最大分辨率：200万像素（基于1/1.6″靶面）

光轴稳定性：≥3个像素（按4μm像元计算）

四、控制系统

变焦模式：电动变焦/预置位变焦

聚焦模式：电动聚焦/自动聚焦/精准跟焦（CDFS）

后焦调节功能：±4毫米精密调整

数值反馈模式：磁编码数值反馈

反馈精度：±5％

电源：DC12V,＜10W

五、结构设计

机械接口：标准C接口（支持定制接口）

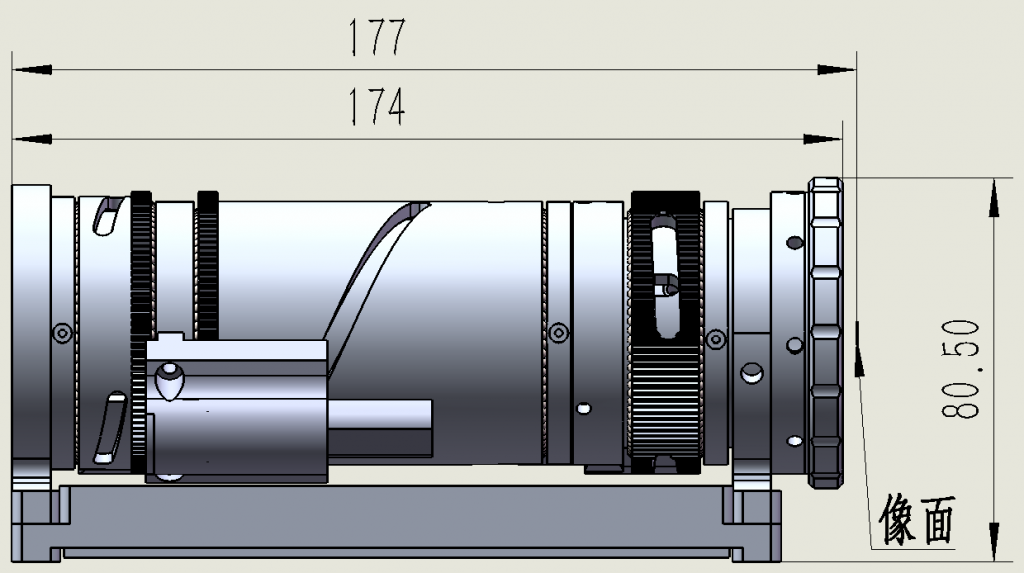

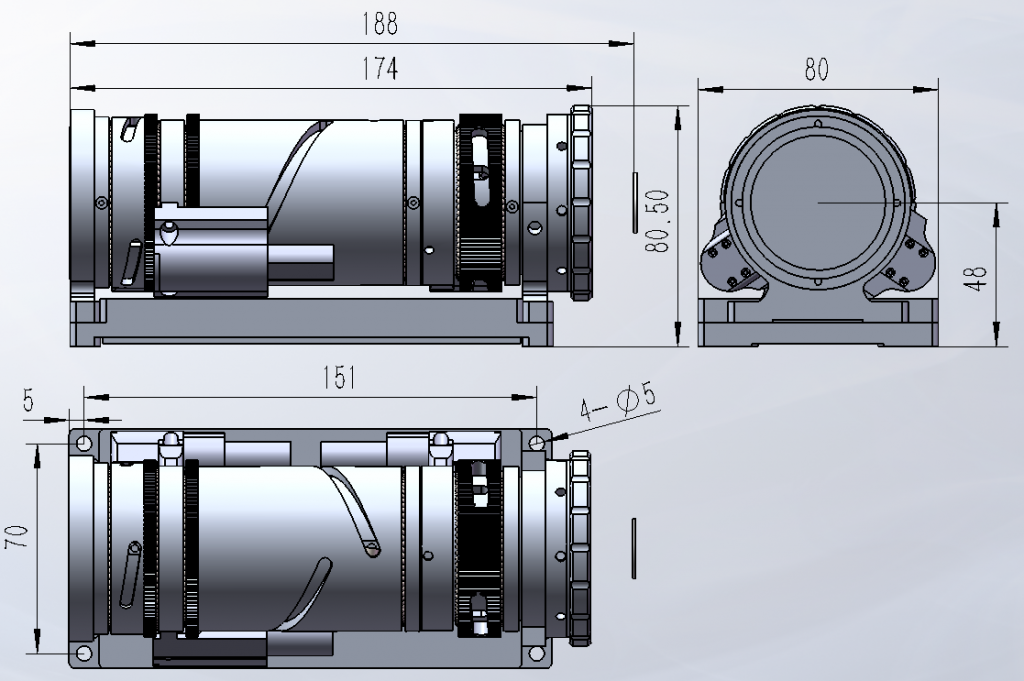

外形尺寸： 长177mm× 宽 80mm× 高 80mm

整机重量：> 0.95kg（含驱动机构）

六、环境适应性

抗冲击标准：GJB150.18A – 2009标准

抗振动标准：GJB150.16A-2009 标准

工作温度：-45°C – +60°C

七、扩展功能

滤光片系统：2/3/4片滤光片切换（电动驱动）

数据通信接口：采用RS422协议控制

技术支持：董有    电话/微信13331697285    E-mail:312282332@qq.com

数据发布时间：2025年4月1日
