70毫米口径系列60倍变焦1200毫米电视变焦镜头
近红外军用高变倍长焦距：60倍1200毫米变焦镜头
型 号：SK70/60X-1200NIR
光谱透过峰值：700nm-1100nm
焦 距 范 围：f20mm – 1200mm
像 面 尺 寸：φ16mm
最 大 分辨 率：800万像素
独特聚焦模式： 精准跟焦（CDFS）

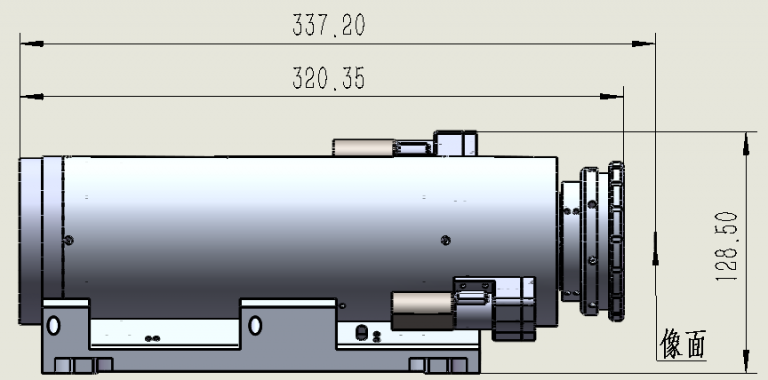

外 形 尺 寸： 长337.2mm× 宽 110mm× 高 115mm
产品详情
主要特点优势
军用 · 科研 · 轻量化 · 紧凑型 · 4K清晰度 · 2K清晰度 · 宽光谱 · 无色差 · 多光谱· 抗冲击 · 精准跟焦CDFS · 高同轴 · 标准化 · 系列化 · 数据化 ·支持定制· 全国产 · 成熟可靠
一、产品型号
SK70/60X-1200NIR
二、主要光学参数
焦距范围：f20mm – 1200mm
变焦比：60倍
像面尺寸：φ16mm（适配1″传感器）
相对孔径：F8.7（广角端）– F17.6（长焦端）
光谱透过峰值：700nm-1100nm
三、成像性能指标
像元清晰度：≥4μm
最大分辨率：800万像素（基于1/2″靶面）
光轴稳定性：≥3个像素（按4μm像元计算）
四、控制系统
变焦模式：电动变焦/预置位变焦
聚焦模式：电动聚焦/自动聚焦/精准跟焦（CDFS）
后焦调节功能：±0.5毫米精密调整
数值反馈模式：磁编码数值反馈
反馈精度：±5％
电源：DC12V,＜10W
五、结构设计
机械接口：标准C接口（支持定制接口）

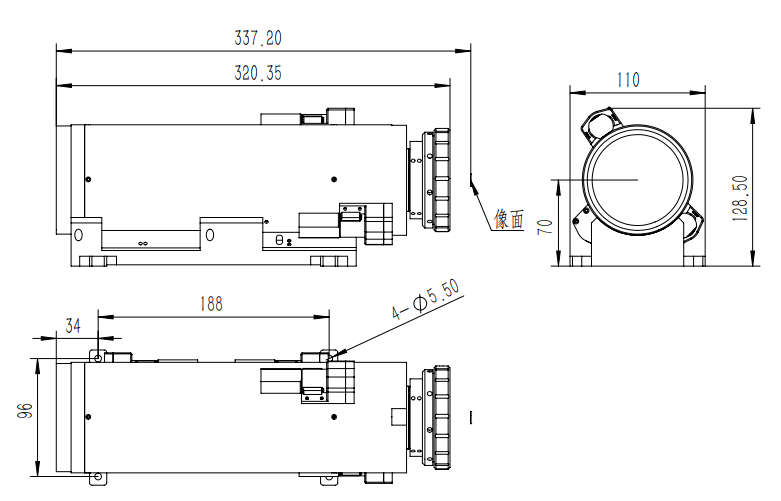

外形尺寸： 长337.2mm× 宽 110mm× 高 115mm
整机重量：> 2.95kg（含驱动机构）
六、环境适应性
抗冲击标准：GJB150.18A – 2009标准
抗振动标准：GJB150.16A-2009 标准
工作温度：-45°C – +60°C
七、扩展功能
滤光片系统：2/3/4片滤光片切换（电动驱动）
数据通信接口：采用RS422协议控制
技术支持：董有 电话/微信13331697285 E-mail:312282332@qq.com
数据发布时间：2025年4月1日
