30毫米口径系列13倍变焦120毫米电视变焦镜头
军用极限轻量化：13倍120毫米变焦镜头
型 号：SK30/13X-120
焦 距 范 围：f9mm – 120mm
像 面 尺 寸：φ6.7mm
最 大 分辨 率：200万像素
独特聚焦模式： 精准跟焦（CDFS）
外 形 尺 寸： 长113.8mm× 宽 77mm× 高 68.5mm
主要特点优势
军用 · 科研 · 极限轻量化 · 超紧凑型 · 2K清晰度 · 宽光谱 · 无色差 · 多光谱· 抗冲击 · 精准跟焦CDFS · 高同轴 · 标准化 · 系列化 · 数据化 ·支持定制· 全国产 · 成熟可靠
一、产品型号
SK30/13×-120
二、主要光学参数
焦距范围：f9mm – 120mm
变焦比：13倍
像面尺寸：φ6.7mm（适配1/2.7″传感器）
相对孔径：F2.7（广角端）– F4.7（长焦端）
光谱响应：400nm – 950nm（可见光-近红外谱段）
三、成像性能指标
像元清晰度：≥2.9μm
最大分辨率：200万像素（基于1/2.7″靶面）
光轴稳定性：≥3个像素（按4μm像元计算）
四、控制系统
变焦模式：电动变焦/预置位变焦
聚焦模式：电动聚焦/自动聚焦/精准跟焦（CDFS）
后焦调节功能：±0.5毫米精密调整
数值反馈模式：磁编码数值反馈
反馈精度：±5％
电源：DC12V,＜10W
五、结构设计
机械接口：标准C接口（支持定制接口）

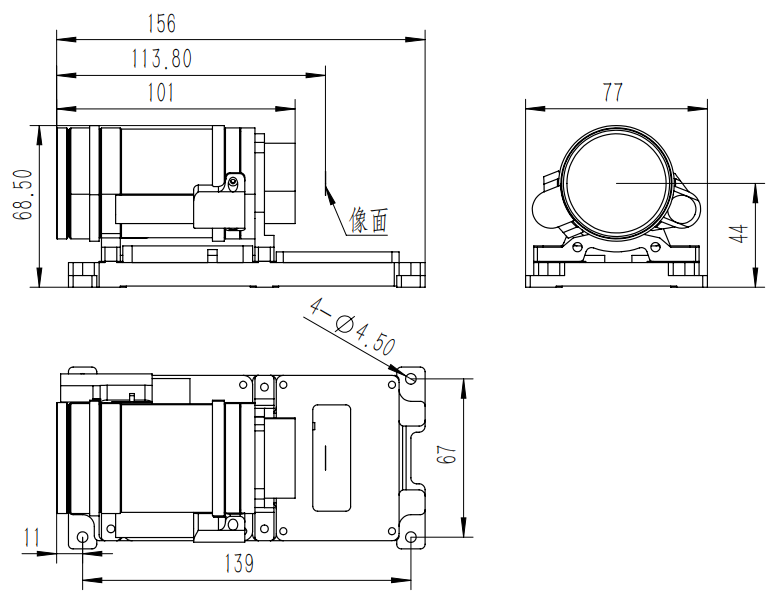

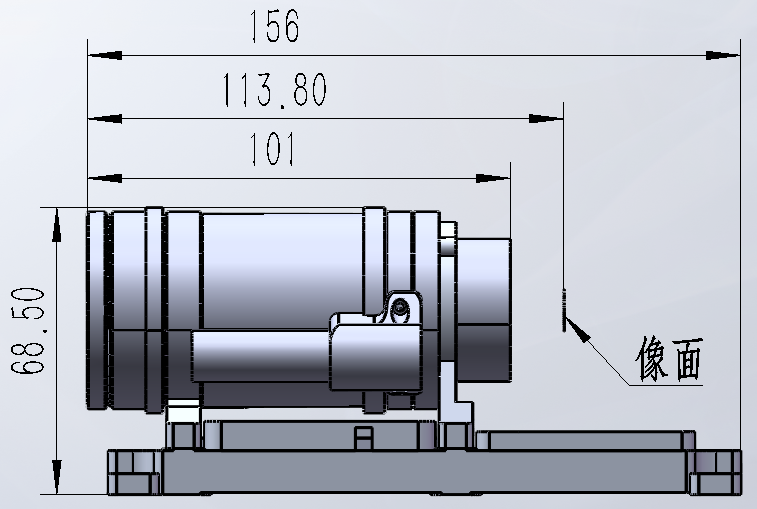

外形尺寸： 长113.8mm× 宽 77mm× 高 68.5mm
整机重量：> 0.35kg（裸机）
六、环境适应性
抗冲击标准：GJB150.18A – 2009标准
抗振动标准：GJB150.16A-2009 标准
工作温度：-45°C – +60°C
七、扩展功能
滤光片系统：2片滤光片切换（电动驱动）
数据通信接口：采用RS422协议控制
技术支持：董有 电话/微信13331697285 E-mail:312282332@qq.com
数据发布时间：2025年4月1日
